ZBE – Soluciones smart para zonas de bajas emisiones: cómo mejorar la calidad del aire en nuestras ciudades

/en , , , , , /por

Zonas de Bajas Emisiones (ZBE) para ciudades inteligentes y áreas urbanas



Las zonas de bajas emisiones (ZBE) son una medida clave para mejorar la calidad del aire en nuestras ciudades.

En España, la legislación vigente establece que los municipios de más de 50.000 habitantes, los municipios de más de 20.000 habitantes cuando se superen los valores límite de los contaminantes regulados en Real Decreto 102/2011, de 28 de enero y los territorios insulares adoptarán antes de 2023 planes de movilidad urbana sostenible incluyendo, el establecimiento de zonas de bajas emisiones antes de 2023.

Estas zonas están delimitadas por unas señales específicas y aplican restricciones de acceso, circulación y estacionamiento a los vehículos en función de su etiqueta medioambiental.

Matrix Electrónica en colaboración con nuestros partners, ofrece una gama de productos para gestionar de forma eficiente las ZBE, mejorando su eficacia y eficiencia.

Nuestros productos incluyen:

  • Control de acceso: Los switches y los sensores permiten identificar los vehículos que cumplen con las restricciones y permitirles el acceso a la ZBE.
  • Gestión de la movilidad: Los sensores y los PC industriales permiten recopilar datos sobre el tráfico en las ZBE y optimizar la circulación de los vehículos.
  • Calidad del aire: Los sensores permiten recopilar datos sobre la calidad del aire en las ZBE y evaluar el impacto de las restricciones.

Si estás interesado en conocer más sobre nuestros productos para ZBE, visita la sección web o contacta con nosotros.

Zonas de Bajas Emisiones - ZBE

ASUS continúa con la línea de mini PCs NUC de Intel

/en , , , , , , , /por



Intel ha anunciado que ha concedido una licencia no exclusiva a ASUS para desarrollar y vender mini PCs NUC de 10ª a 13ª generación. Esto significa que ASUS podrá fabricar y vender nuevos modelos de mini PCs NUC, así como dar soporte a los modelos actuales.

«Nuestro equipo de productos de sistemas NUC ha ofrecido productos únicos que han impulsado la innovación en el mercado de factores de forma ultrapequeños. Al modificar nuestra estrategia y permitir que nuestros socios del ecosistema continúen con la innovación y crecimiento de estos productos, nuestra principal prioridad es garantizar una transición sin inconvenientes para nuestros clientes y socios. Confiamos en que ASUS continuará ofreciendo productos excepcionales y apoyando a nuestros clientes de sistemas NUC», afirmó Sam Gao, vicepresidente de Intel y director general de Intel Client Platform Solutions.

Los mini PCs NUC son dispositivos compactos y potentes que son ideales para una variedad de usos, incluyendo el trabajo, el entretenimiento y los juegos. Son populares entre los usuarios que buscan un ordenador pequeño y ligero que puedan llevar consigo fácilmente.

La decisión de Intel de licenciar su línea de negocio NUC a ASUS es una buena noticia para los usuarios de mini PCs NUC. ASUS es un fabricante de confianza con una larga historia de desarrollo y venta de mini PCs. Se espera que ASUS continúe innovando en el diseño y desarrollo y que ofrezca productos que sean incluso mejores que los modelos actuales.

Además de la licencia para desarrollar y vender mini PCs NUC, ASUS también ha anunciado la creación de una nueva unidad de negocio llamada ASUS NUC BU. Esta unidad de negocio estará centrada en el desarrollo y venta de mini PCs NUC, y estará dirigida por Joe Hsieh, director de operaciones de ASUS.

«Gracias, Intel, por su confianza en nosotros para llevar adelante la línea de productos de sistemas NUC. Confío en que esta colaboración mejorará y acelerará nuestra visión de la mini PC, ampliando en gran medida nuestra presencia en áreas como AI y AIoT. Estamos comprometidos a garantizar el excelente soporte y servicio que esperan los clientes de NUC Systems». Joe Hsieh, director de operaciones de ASUS.

La decisión de ASUS de crear una nueva unidad de negocio para las mini PCs NUC es una señal de su compromiso con este mercado. ASUS está decidida a ofrecer a los usuarios las mejores mini PCs NUC del mercado, y está trabajando para desarrollar nuevos modelos que sean aún más potentes y versátiles que los actuales.

Si necesitas más información sobre la nueva unidad ASUS NUC BU o de la línea Intel® NUC

Contacta con nosotros



Fuente: ASUS

Cambio de telemedida de la red eléctrica a comunicaciones IP para lecturas del protocolo IEC-870-5-102

/en , , , , /por

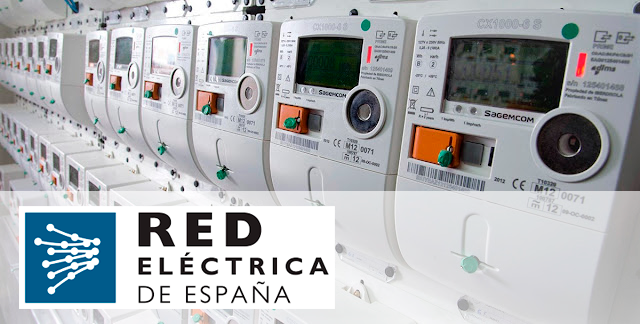

Red Eléctrica de España (REE) ha anunciado la migración de sus sistemas de lectura de clientes a IP para todos los contadores Tipo 1 y Tipo 2 estableciendo como fecha tope el próximo 15 de octubre del 2023.

El motivo de este cambio es el apagón anunciado por los operadores móviles de las redes 2G sobre la que se sustentaban los sistemas de telemedida antiguos basados en módems GSM mediante la marcación del número del módem remoto (tecnología CSD (Circuit Switch Data)).

En el nuevo procedimiento, la lectura se hará directamente a través de la dirección IP y un puerto TCP del equipo de telemedida. Por tanto, dicha IP debe ser pública y accesible y admitir conexiones entrantes para que REE pueda realizar la comunicación desde su concentrador.

Soluciones y equipos para el cambio a IP en la telemedida de la red eléctrica y las comunicaciones según el protocolo IEC-870-5-102



→ Conexión inalámbrica

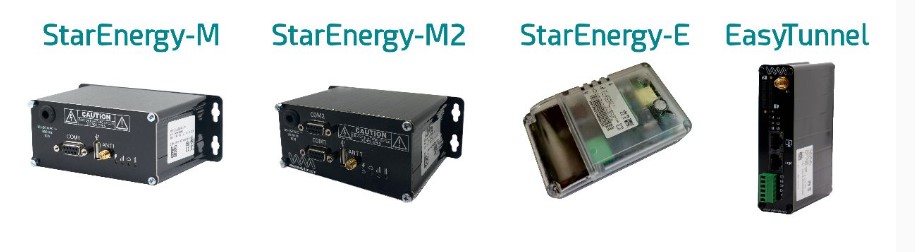

Los modems de Webdyn son compatibles  y están equipados con funcionalidades avanzadas, diseñadas para mejorar el rendimiento y optimizar la eficiencia en cada caso específico.

 Pasarela transparente a través de IP y puerto.
 Priorización de socket TCP dependiendo del puerto. Puede haber un socket abierto pero si entra uno con mayor prioridad, lo cerrará y abrirá el nuevo.
 Cierre ordenado de las sesiones abiertas con el contador, si está establecido el socket con ciertos permisos y entra otra conexión , se cierra la sesión con el contador y se abre una nueva de tal manera que se gestionan los accesos de nuevo.
 Configuración de IP publicas dinámicas mediante DynDNS.  De este modo utilizará el nombre del host independientemente de que la IP pública cambie.
 Configuración de VPN, tanto OpenVPN como IPSec ( dependiendo del modelo)
 Posibilidad de lectura directa desde el modem del protocolo IEC-870-5-102 y envío a plataforma mediante MQTT, HTTP o FTP.  Estos valores también pueden ser alojados en registros modbus internos para que un SCADA o maestro modbus cualquier pueda recogerlos.
 Capacidad de gestión de sim en nuestros equipos dual sim.
 Posibilidad de uso de dos diferentes APN en una única SIM, dando la opción de acceder al equipo desde dos subredes diferentes.
 Firewall, posibilidad de habilitar o restringir el acceso de ciertas IPs o redes de origen.
 Alarmas de desconexión entre el modem y el contador.

Todo esto desde una amplia gama de equipos con diferentes características HW, desde diferentes posibilidades de alimentación externa (AC o DC), diferentes combinaciones de puertos series (RS232, RS485,/422) y certificaciones especificas de equipos en subestaciones de alto voltaje.

→ Conexión cableada

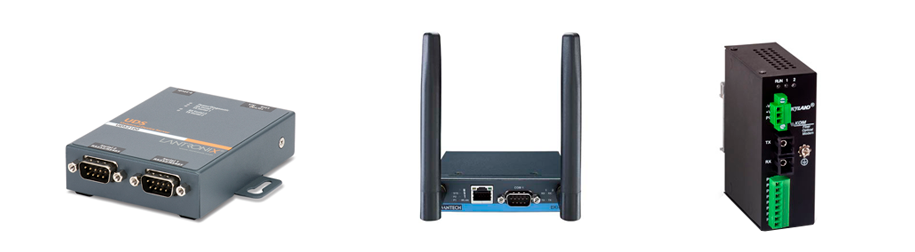

Convertidores serie-ethernet o serie-fibra. Estos convertidores permiten una conexión estable y segura a través de cables, proporcionando una alternativa confiable para la comunicación IP.





En Matrix, proporcionamos la mejor opción para ajustarnos a las necesidades individuales y garantizar una transición exitosa a la comunicación IP en la telemedida de la red eléctrica. Consúltanos

Procedimiento de cambio a comunicaciones IP en el siguiente link de REE: Guia de cambio a comunicaciones IP

Switch de Capa 2 vs Switch de Capa 3 ¿Qué Switch elegir?

/en , , , , , , /por

¿Qué es un Switch?

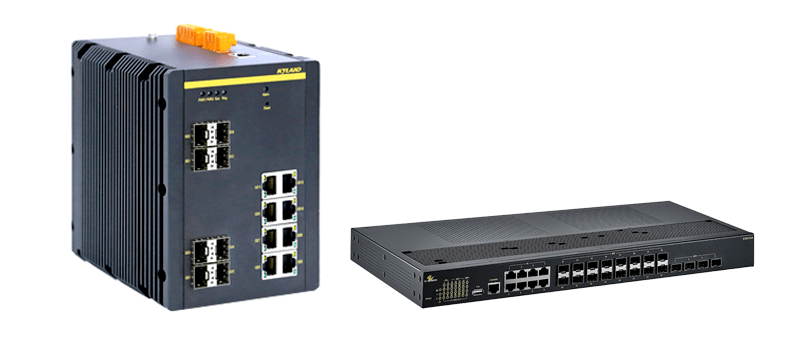

Un switch es un dispositivo que sirve para conectar varios dispositivos en una red local. El switch, permite la comunicación entre ellos y el intercambio de información y recursos.

Existen diferentes tipos de switches,  dos de los más comunes son los switches de Capa 2 y los switches de Capa 3. Estas denominaciones se refieren a los niveles de funcionamiento y capacidad de procesamiento de los switches en relación con el modelo de referencia OSI (Open Systems Interconnection).

La elección entre un switch de Capa 2 y uno de Capa 3 dependerá de las necesidades específicas de la red y de las funciones requeridas para su correcto funcionamiento. Un switch de Capa 2 se enfoca en la comunicación dentro de una red local utilizando direcciones MAC, mientras que un switch de Capa 3 va más allá y puede realizar enrutamiento entre redes utilizando direcciones IP.

Switch de Capa 2 vs Switch de Capa 3: Características y diferencias

– Switch de Capa 2

Un switch de capa 2 (también conocido como switch de nivel de enlace de datos) se utiliza para conectar dispositivos de red en una LAN (red de área local). Su función principal es la de enviar y recibir tramas de datos entre dispositivos en la misma red local. Los switches de capa 2 utilizan la dirección MAC de un dispositivo para determinar a qué puerto debe enviar una trama de datos.

– Switch de Capa 3

Un switch de capa 3 (también conocido como switch de nivel de red) se utiliza para enrutar paquetes de datos entre diferentes redes. Los switches de capa 3 son capaces de analizar los paquetes de datos para determinar la mejor ruta de red para enviarlos a su destino final. Estos switches utilizan direcciones IP para tomar decisiones de enrutamiento.

La principal diferencia entre un switch de capa 2 y un switch de capa 3 es su capacidad para operar en diferentes capas del modelo OSI (Open Systems Interconnection). Mientras que un switch de capa 2 se enfoca en el nivel de enlace de datos, un switch de capa 3 opera en el nivel de red.

¿Cuándo elegir un switch de Capa 2 y un switch de Capa 3?



Características Switch de Capa 2 Switch de Capa 3
Función principal Conectar dispositivos en una LAN Enrutar paquetes de datos entre diferentes redes
Capa del modelo OSI Capa 2 (nivel de enlace de datos) Capa 3 (nivel de red)
Direcciones utilizadas Direcciones MAC Direcciones IP
Toma decisiones de Puerto de destino basado en dirección MAC Ruta de red basada en dirección IP
Gestión de tráfico Control de congestión y prevención de bucles Control de congestión, prevención de bucles y QoS (calidad de servicio)
Escalabilidad Limitada debido al tamaño de la LAN Mayor, debido a la capacidad de enrutar entre redes
Seguridad Limitada, ya que se puede acceder a todos los dispositivos en la misma LAN Mayor, debido a la capacidad de filtrar y controlar el tráfico entre redes
Coste Menor, debido a su simplicidad y funcionalidad limitada Mayor, debido a su capacidad de enrutamiento y funcionalidad avanzada

Aplicaciones de switches de red para IoT

  • Conectar dispositivos IoT: Los switches pueden ser utilizados para conectar y administrar dispositivos IoT en una red. Con la cantidad de dispositivos que se espera conectar, los switches deben ser capaces de soportar grandes cantidades de tráfico y proporcionar una alta disponibilidad.
  • Procesamiento de datos en tiempo real: Para procesar grandes cantidades de datos en tiempo real, lo que es esencial en aplicaciones de IoT como el control de la temperatura, la iluminación, etc.
  • Mejora de la eficiencia energética: Para optimizar el consumo de energía de los dispositivos IoT. Esto puede lograrse mediante la activación o desactivación de dispositivos según las necesidades, y mediante la asignación de recursos según el consumo de energía.

Aplicaciones de switches de red en los diferentes verticales.

La elección entre un switch de capa 2 o uno de capa 3 dependerá de los requisitos específicos de la red y las necesidades de cada industria.

– Data Center

Switch de Capa 2:

  • Conexión de servidores y dispositivos de almacenamiento en red.
  •  Segmentación de redes virtuales (VLAN) para mayor seguridad y eficiencia.

Switch de Capa 3:

  • Implementación de tecnologías de virtualización y nube.
  • Control de tráfico y priorización de paquetes para garantizar un rendimiento óptimo de la red.

– Industria 4.0

Switch de Capa 2:

  • Conexión de dispositivos IoT, sensores y actuadores en entornos industriales.
  • Comunicación y control de máquinas y sistemas automatizados.

Switch de Capa 3:

  • Supervisión y gestión remota de procesos y líneas de producción.
  • Implementación de redes industriales Ethernet para mejorar la eficiencia y el monitoreo.

– Transporte

Switch de Capa 2:

  • Sistemas de comunicación en el transporte público y privado.
  • Conexión de cámaras de seguridad y sistemas de videovigilancia.

Switch de Capa 3:

  • Control de tráfico y señalización inteligente.
  • Gestión de redes para flotas de vehículos y logística.

– Energía

Switch de Capa 2:

  • Monitoreo y control de redes de distribución de energía.
  • Integración de medidores inteligentes y sistemas de gestión de energía.

Switch de Capa 3:

  • Comunicación entre dispositivos de generación y distribución de energía.
  • Implementación de redes inteligentes para una administración eficiente de la energía.

¿Qué Switch elegir?

La elección entre un switch de capa 2 o uno de capa 3 dependerá de los requisitos específicos de la red y las necesidades de cada industria.

En Matrix Electrónica somos especialistas y podemos ayudarte a elegir que tipo de switch necesitas, ponte en contacto con nosotros y buscaremos la mejor opción de switch del mercado para tus necesidades concretas.

Contacta con nosotros para más información

Puede interesarte:

Switch Gestionable vs Switch No Gestionable ¿Qué Switch elegir?

Con Matrix Electrónica SECO aumenta su presencia en el mercado de Iberia

/en , , , , /por



Arezzo, 18 de abril de 2023 – SECO y Matrix Electrónica anuncian con orgullo su acuerdo de colaboración para la distribución de la cartera de productos SECO en la región ibérica. Esta cooperación estratégica facilitará el acceso de los clientes a la tecnología SECO, al mismo tiempo que recibirán un apoyo muy específico en la selección de la solución más adecuada para su proyecto.

Con más de 30 años de experiencia en la distribución de productos de alta tecnología para el mercado industrial, Matrix Electrónica es líder en el suministro de equipos electrónicos, módulos y componentes a desarrolladores, integradores de sistemas y fabricantes en España y Portugal. Su equipo de ingenieros especializados en I+D también puede proporcionar a los clientes soporte técnico cualificado en la implementación de su diseño.

A través de este acuerdo de colaboración, SECO proporciona ahora a Matrix Electrónica acceso a una completa cartera de dispositivos de vanguardia, desde Computer on Modules en formato estándar y propietario,  las Single Board Computers hasta HMI listos para usar y ordenadores embebidos sin ventilador o proyectos 100% a medida. El know-how y la probada experiencia de Matrix Electrónica aportarán un valor añadido a esta cooperación, no sólo facilitando el acceso a la tecnología SECO, sino también proporcionando el soporte más eficaz. Con un departamento de I+D altamente cualificado y competencias verticales especializadas, la empresa puede proporcionar a los clientes de muchos sectores soluciones a medida tanto a nivel de hardware, como de sistema operativo y BIOS.

«Matrix Electrónica ha demostrado creer en la propuesta de negocio de SECO estableciendo una relación sólida y positiva desde el principio. A través de la experiencia técnica común y el conocimiento de las necesidades del mercado vertical, creo sinceramente que lograremos excelentes resultados en poco tiempo», afirma Rocco Gagliardi, Director de Ventas para el Sur de Europa de SECO, quien añade «Estamos orgullosos de trabajar codo con codo con este equipo para mejorar la presencia en la región ibérica, uno de los principales focos tanto de SECO como de Matrix.»

«La asociación de Matrix Electrónica y SECO para promover los sistemas embebidos en el mercado para la península ibérica es un proceso natural, ya que Matrix ha sido durante mucho tiempo líder en este sector en el mercado que cubre y SECO es ya el líder europeo en esta línea de productos. Ahora los usuarios de la región ibérica disfrutarán del mejor servicio y de la tecnología más avanzada disponible hoy en día, con la garantía de las mejores empresas de esta industria», afirma José María Vilallonga Presas, presidente de Matrix Electrónica.

Fuente: seco.com

Catálogo de productos SECO

Tinker V y Tinker Board 3N

/en , , , , , /por

ASUS IoT presenta las placas SBC Tinker V RISC-V y Tinker Board 3N con SoC Rockchip RK3568

ASUS IoT ha incorporado dos nuevos miembros a la familia de placas Tinker con las SBC (Single Board Computer) Tinker V y Tinker Board 3N impulsadas por el SoC RISC-V de un solo núcleo Renesas RZ/Five y el procesador Arm Cortex-A55 de cuatro núcleos Rockchip RK3568, respectivamente.

ASUS Tinker V RISC-V SBC

La ASUS Tinker V es la primera SBC con un procesador RISC-V de 64 bits.
Tiene 1 Gbyte de memoria DDR4, una ranura para tarjeta microSD para almacenamiento y soporte opcional para un módulo eMMC de 16 GB y flash SPI.

  • 2 Ethernet GbE
  • 1 micro USB
  • 1 micro USB (OTG)
  • 2 Bus CAN (bloque de terminales de 6 pines)
  • 2 COM RS-232 (bloque de terminales de 5 pines)
  • Encabezado GPIO de 20 pines
  • Encabezado de pin de depuración JTAG
  • Conector de entrada de alimentación de CC

La ASUS Tinker V es ideal para aplicaciones IoT industriales, está especialmente diseñada para ejecutar Linux Debian y Yocto. Con un tamaño ultracompacto, ofrece una gran potencia, funcionalidad completa y una gran conectividad, siendo así la opción perfecta para una amplia gama de aplicaciones IoT industriales.

Tinker Board 3N

La placa de 100 x 100 mm incorpora el Rockchip RK3568, que integra cuatro núcleos ARM Cortex-A55 y una GPU Mali-G52. Memoria RAM LPDDR4X, con 2 GB, 4 GB u 8 GB disponibles en doble canal.

  • Opciones eMMC de 32 GB y 64 GB.
  • Lector de tarjetas MicroSD.
  • Llave M.2 2032 E-Key para conectar módems Bluetooth/Wi-Fi
  • Llave M.2 3042/3052 B-Key para módems 4G/5G.
  • Ranura para tarjetas SIM
  • 2 puertos HDMI USB 2.0 y USB 3.2 Gen1 Tipo-A
  • 1 conexión USB 3.2 Gen1 Tipo-C
  • Audio de 3,5 mm
  • 2 puertos RJ45 y un cabezal GPIO de 40 pines.
  • Compatible con Android 12 y Debian.

¿Necesitas más información? Nuestro equipo de especialistas está disponible para ayudarte a encontrar la mejor opción para tu proyecto. Contacta con nosotros.



Fuente: «ASUSIoT»

Soluciones LoRaWAN – Dispositivos LoRaWAN: Gateway y Sensores

/en , , , , /por

Tecnologías Wireless Standard para Smart Building

SOLUCIONES BASADAS EN DISPOSITIVOS LORAWAN

LoRa es una tecnología inalámbrica derivada de la tecnología Chirp Spread Spectrum (CSS). Codifica información en ondas de radio utilizando pulsos.

LoRa es una tecnología ideal para conexiones a grandes distancias, donde las comunicaciones impliquen poco volumen de datos y los sensores no dispongan de alimentación de red.

Por su alta penetración y bajo coste de implementación, esta tecnología se usa cada vez más para transmitir informaciones dentro de edificios.

LoRaWAN es un protocolo de capa de control de acceso al medio (MAC) construido sobre la Modulación LoRa. Es una capa de software que define como usan el hardware LoRa los dispositivos.

Una arquitectura típica de redes LoRaWAN se compone de nodos y de gateways.

Características

  • Ultra low power – Los dispositivos finales LoRaWAN están optimizados para operar en modo de bajo consumo y pueden durar hasta 10 años con una sola batería.
  • Long range – Las Gateways LoRaWAN pueden transmitir y recibir señales a una distancia de 10 kilómetros en áreas rurales y hasta 3 kilómetros en áreas urbanas densas.
  • Deep indoor penetration – Las redes LoRaWAN pueden proporcionar una cobertura interior profunda y cubrir fácilmente edificios de varios pisos.
  • License free spectrum – No necesitamos pagar licencia por el uso del espectro de frecuencia para implementar una red LoRaWAN.
  • High capacity – Los Network Servers  de LoRaWAN pueden manejar millones de mensajes de miles de Gateways
  • End-to-end security – LoRaWAN garantiza una comunicación segura entre el dispositivo final y el Network Server mediante el cifrado AES-128.
  • Firmware updates over the air – Se puede actualizar el firmware de forma remota para un solo dispositivo final o grupo de dispositivos finales.
  • Low cost – Infraestructura mínima, nodos finales de bajo costo y software de código abierto.
  • Certification program – El “ LoRa Alliance certification program” certifica los dispositivos finales y brinda a los usuarios finales la confianza de que los dispositivos son confiables y cumplen con la especificación LoRaWAN.

» Soluciones con dispositivos LoRaWAN. Consulta nuestros Gateways y Sensores LoRaWAN

¿Necesitas más información? Nuestro equipo de expertos está disponible para ayudarte a encontrar la mejor opción para tu proyecto. No dudes en ponerte en contacto con nosotros si tienes alguna pregunta o necesitas ayuda.

Repartidores de costes de calefacción – WebdynEasy W M-Bus, recogida de datos de forma inteligente y automatizada.

/en , , , , /por

El programa de individualización de los costes de calefacción tiene como objetivo, concienciar a los usuarios sobre su consumo energético mediante el cálculo de sus facturas con su consumo real.

El Consejo de Ministros aprobó en 2020 el Real Decreto por el que se regula la instalación de contadores individuales en los edificios con sistemas de calefacción y refrigeración centralizada, publicado en el BOE el 6 de agosto.

Esta normativa fija como fecha límite el 1 de mayo 2023 para activar los contadores individuales de calefacción central, en los edificios que los necesiten dependiendo de la zona climática donde se encuentren.

Plazos de instalación en 2023

El Real Decreto establece un calendario gradual para el cumplimiento de la obligación, con dos plazos: fecha límite para la obtención de, al menos, un presupuesto estandarizado; y, en segundo lugar, la fecha límite para tener activa la instalación.

El titular deberá proceder a la instalación en un plazo máximo de 15 meses desde las fechas límite para pedir presupuesto, los contadores o repartidores deberán estar activos, respectivamente, no más tarde de:

  • Zona D, edificios de menos de 20 viviendas: 1 de marzo de 2023
  • Zona C, edificios de 20 viviendas o más: 1 de marzo de 2023
  • Zona C, edificios de menos de 20 viviendas: 1 de mayo de 2023

Fuente: Guía Técnica de Individualización de consumos IDAE

Actualmente hay dos soluciones principales disponibles:

  • Contadores de energía térmica individuales: se instalan contadores individuales de energía térmica. Se colocan en la entrada de las viviendas y se utilizan para medir la cantidad de calor o frío utilizado directamente utilizando Wireless M-Bus. Se utilizan en instalaciones en horizontal/columna, y se requiere un metro por cada vivienda.
  • Dispositivos de distribución de costes de calefacción: cuando es económicamente viable y técnicamente posible instalar medidores individuales, se instalan repartidores de costes de calefacción que se colocan directamente sobre los radiadores. Estos miden la diferencia de temperatura entre el radiador y la habitación y, por lo tanto, calculan cuánto calor se utiliza de manera efectiva utilizando también Wireless M-Bus. Estos dispositivos están especialmente adaptados a edificios con circuitos verticales/en anillo de distribución de agua caliente.

Debido a estas características, se hace necesaria la existencia de un concentrador Wireless M-Bus que realice la función de recogida de datos de forma inteligente y automatizada.

Este concentrador, además, debe disponer de conectividad celular de alta penetración para poder transmitir la información hacia la nube desde instalaciones en cuartos de contadores o de mantenimiento en grandes edificios, sin perder cobertura. Además, para reducir los costes de mantenimiento y facilitar el despliegue en campo sería interesante que dispusiera de batería y autonomía energética durante años así como protección IP frente a humedad.

WebdynEasy W M-Bus 868MHz

Cumple estos y otros requisitos al estar diseñado para redes inalámbricas que utilizan tecnología de radio Wireless M-Bus en la frecuencia 868MHz.

Sus funciones principales son:

  • La recopilación autónoma de datos de medidores o sensores inalámbricos M-Bus.
  • Este nuevo producto funciona con una batería con autonomía de hasta 10 años.
  • Permite su instalación tanto en carril DIN como en pared, y cuenta con una protección IP67, que lo hace resistente al polvo, viento, lluvia, y otros elementos adversos en caso de ser instalado en exteriores.
  • Su tamaño reducido lo hace ideal para una instalación en espacios limitados donde no caben equipos convencionales.

El WebdynEasy W M-Bus 868MHz recopila toda la información de los repartidores de costes a su alcance mediante Wireless M-Bus.

Se puede ejecutar de forma remota y sube los archivos a un servidor FTP mediante NB, LTE-M o GSM para que la plataforma final pueda usarlos para la distribución de costes.

Si estás interesado en conocer más sobre el WebdynEasy W M-Bus y sobre cómo este producto puede ayudarte a ofrecer soluciones eficientes y de calidad, contacta con nosotros para obtener más información.

Tendencias en IoT para Plantas Fotovoltaicas Inteligentes

/en , , , /por

Plantas Fotovoltaicas Inteligentes

Plantas Fotovoltaicas Inteligentes

La industria de las plantas fotovoltaicas inteligentes está experimentando un crecimiento constante en los últimos años y se espera que continúe en el futuro cercano. Con el aumento de la demanda de energía renovable y la necesidad de reducir el impacto ambiental, las soluciones IoT se están convirtiendo en una parte esencial para el monitorizado y el control de estas plantas.

En 2023, se espera que las tendencias en IoT para plantas fotovoltaicas inteligentes incluyan el uso de gateways y sensores para mejorar la eficiencia y la rentabilidad de estas instalaciones. Los gateways IoT actúan como puente entre los sensores y el sistema de monitorizado y control de la planta, permitiendo una comunicación bidireccional y el análisis de datos en tiempo real. Los sensores, por su parte, recopilan información sobre el rendimiento de las paneles solares y las condiciones ambientales, lo que permite a los operadores de la planta tomar decisiones informadas para mejorar el rendimiento.

Los sensores IoT y los gateways inteligentes, como el WebdynSunPM permiten un seguimiento constante de la producción de energía, el rendimiento de los paneles y la detección temprana de fallos.

Los integradores y desarrolladores de soluciones IoT tienen un gran potencial en esta industria en constante crecimiento y deben estar al tanto de estas tendencias para aprovecharlas al máximo.

¿Tienes un proyecto de solución fotovoltaica? Nuestro equipo de expertos está disponible para ayudarte a encontrar la mejor opción para tu proyecto. No dudes en ponerte en contacto con nosotros si tienes alguna pregunta o necesitas ayuda. ¡Aprovecha al máximo las ventajas de la energía solar!

Contacta con nosotros

















¡Felices Fiestas! 🎄

/en /por



¡Felices Fiestas!

Matrix Electrónica os desea Felices Fiestas y un próspero 2023.

Entremos juntos en la historia de la innovación.

Desarrollo de soluciones IoT. Fabricación y distribución de módulos y equipos electrónicos.

Routers IoT | Módems IoT | Networking Industrial | Embedded Computing | Wireless IoT | Sensores | Iluminación LED

RECIBE NUESTRO BOLETÍN DE NOVEDADES

This contact form is deactivated because you refused to accept Google reCaptcha service which is necessary to validate any messages sent by the form.
